Descripción

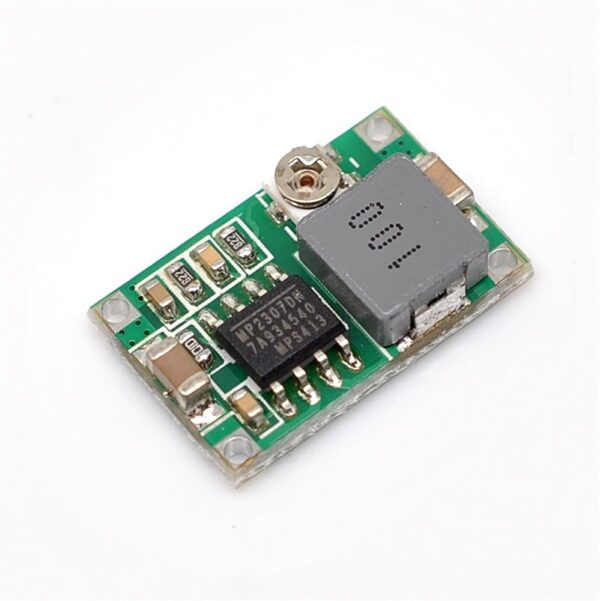

El módulo Mini360 es una herramienta esencial para cualquier entusiasta de la electrónica y los proyectos de Arduino. Este pequeño pero potente convertidor reductor de DC-DC permite ajustar y estabilizar la tensión de alimentación en tus proyectos, lo que lo convierte en una solución versátil para una amplia variedad de aplicaciones.
Características principales:
- Eficiencia energética: El módulo Mini360 utiliza una topología de conversión Buck que es altamente eficiente, lo que significa que convierte la energía de manera efectiva, minimizando las pérdidas de calor y asegurando un funcionamiento eficiente.
- Amplio rango de entrada: Puede aceptar una amplia gama de tensiones de entrada, típicamente entre 4V y 28V, lo que lo hace adecuado para una variedad de fuentes de alimentación, como baterías, adaptadores de corriente y fuentes de alimentación de vehículos.
- Tensión de salida ajustable: Puedes configurar la tensión de salida deseada utilizando el potenciómetro integrado. Esto te permite adaptar la salida a las necesidades específicas de tu proyecto, como alimentar sensores, motores u otros componentes.
- Protección contra cortocircuitos y sobrecalentamiento: El módulo Mini360 está diseñado con protección incorporada contra cortocircuitos y sobrecalentamiento, lo que garantiza la seguridad y la durabilidad de tu proyecto y del propio módulo.
- Conexión fácil: Viene con pines de conexión que facilitan la integración en tu proyecto de Arduino o cualquier otro sistema. Además, su tamaño compacto permite una instalación conveniente incluso en espacios reducidos.
- Indicadores LED: Algunos modelos de Mini360 incluyen indicadores LED que muestran el estado de funcionamiento y la tensión de salida, lo que facilita la monitorización y la depuración.
Especificaciones Técnicas:
- Modulo MP2307
- Voltaje de entrada: 4.5V a 28V DC
- Voltaje de salida: 0.8V a 20V DC
- V. Salida ajustable (el voltaje de entrada debe ser por lo menos 1.5V mayor que la salida)
- Corriente de Salida: máx. 3A, 1A recomendado.
- Potencia de salida: 20W
- Eficiencia de conversión: 96% máx.
- Ripple de salida: <30mV
- Regulación de carga: S (I) ≤ 0.8%.
- Regulación de voltaje: S (u) ≤ 0.8%.
- Frecuencia de Trabajo: 1 MHz
- Temperatura de trabajo: -40°C a +85°C
- Protección de sobre-temperatura: SI (apaga la salida)
- Protección de corto circuito: SI (hasta 4A)
- Protección limitadora de corriente: SI
- Protección frente a inversión de polaridad: NO
- Dimensiones: 22mm*17mm*4mm
Aplicaciones comunes:
- Alimentación de proyectos de Arduino y microcontroladores.
- Suministro de voltaje constante a sensores y actuadores.
- Conversión de tensión en sistemas de energía portátiles y baterías recargables.
- Adaptación de fuentes de alimentación no estándar para su uso en proyectos electrónicos.
El módulo Mini360 es una herramienta esencial para cualquier entusiasta de Arduino y la electrónica en general. Con su capacidad de ajuste de tensión, eficiencia energética y protección incorporada, es una solución confiable para una amplia gama de aplicaciones. Ya sea que estés trabajando en proyectos de robótica, automatización del hogar, electrónica portátil o cualquier otra cosa, el Mini360 te ayudará a obtener la alimentación eléctrica necesaria de manera eficiente y segura.
